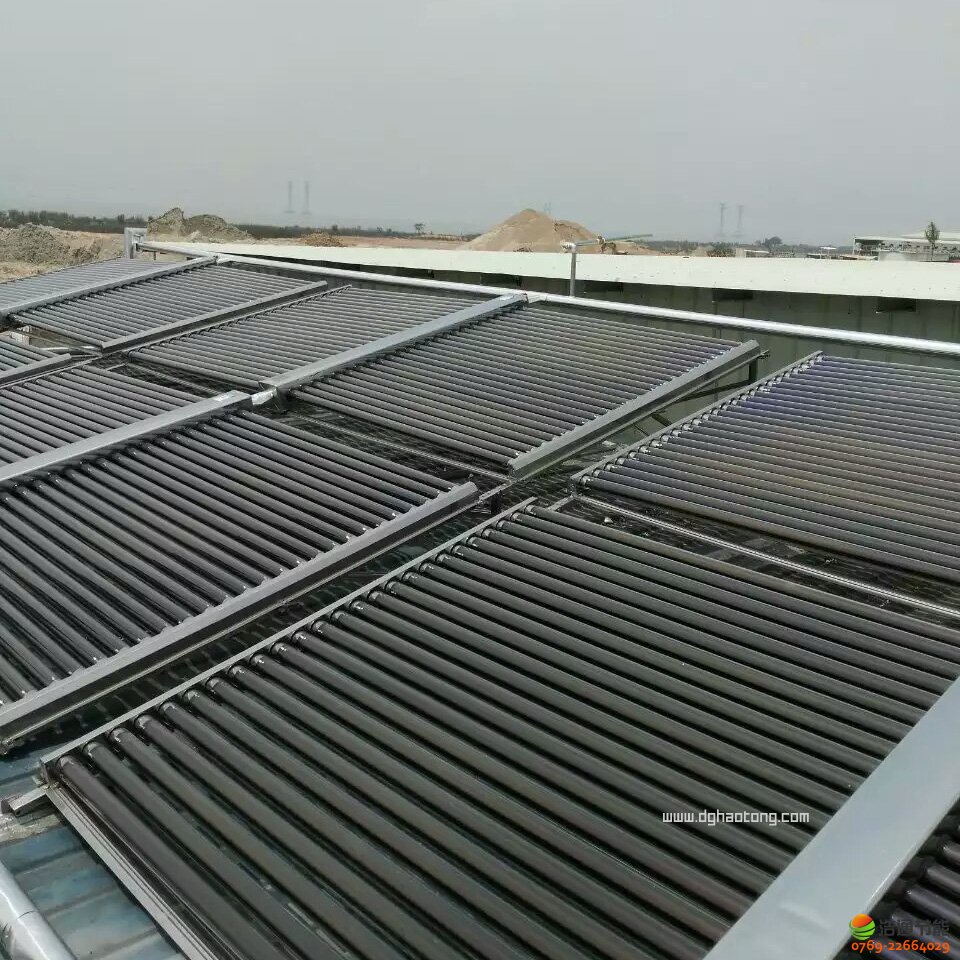

集鑫汽車銷售公司日供3噸太陽能+熱泵熱水工程現場效果圖

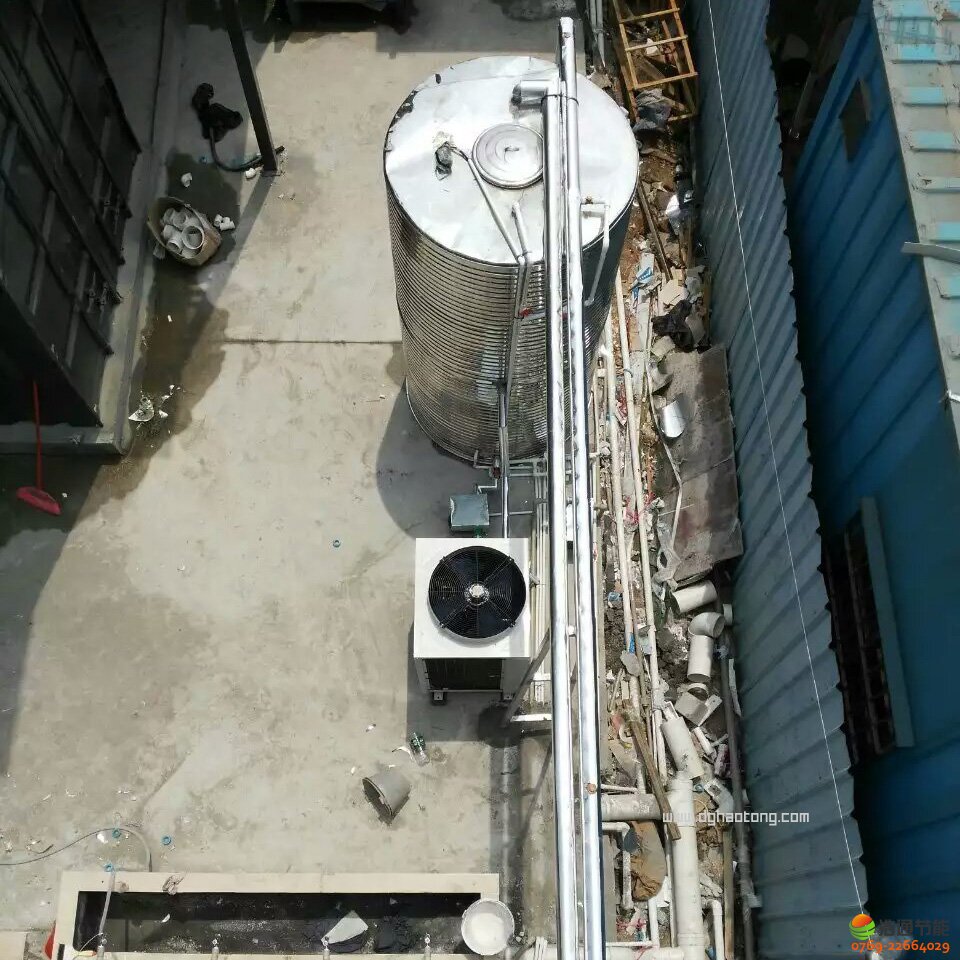

集鑫汽車銷售公司日供3噸太陽能+空氣能熱水工程現場效果圖

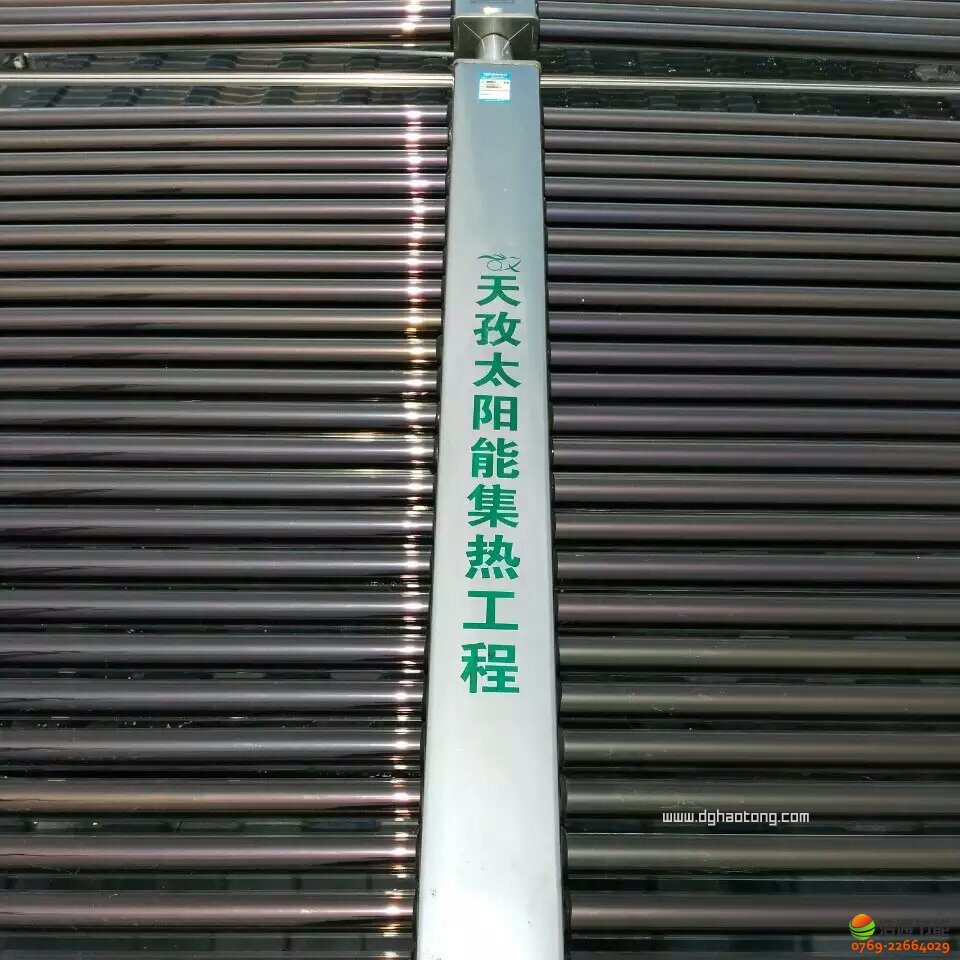

集鑫汽車銷售公司日供3噸太陽能熱泵熱水工程現場效果圖

集鑫汽車銷售公司日供3噸太陽能+熱泵熱水工程場效果圖

集鑫汽車銷售公司日供3噸太陽能熱泵相結合熱水工程現場效果圖

項目	方案配置	工程總價(元)
日供3噸太陽能 +空氣能熱水工程	真空管太陽能集熱器6組（共300支，集熱面積48m2）， KFXRS-12II（3匹）空氣能熱水器1臺、3噸圓形不銹鋼保溫水箱1個， 衛生間6套淋浴花灑及其相應配套設施	略
優惠價后總價：大寫人民幣略

　　一、太陽能主機設備

序號	名稱型號	品牌	產地	單位	數量	單價	金額（元）	說 明
<一>	太陽能集熱器
1	集熱聯箱Ф58*50G	天孜	廣州	個	6
2	集熱器支架58*1800*50G			套	6
3	不銹鋼尾托架Ф58*25G			條	12
4	真空集熱管Ф58*1800			支	300
5	防塵密封圈Ф58			個	300
<二>	不銹鋼保溫水箱3m3	博源	東莞	個	1
太陽能主體造價（不含稅）

　　二、太陽能集熱器輔材

序號	名稱型號	品牌	產地	單位	數量	單價	金額（元）	說 明
<一>	系統控制箱
1	全智能控制系統TZ-40C	浩通	東莞	個	1
<二>	太陽能循環泵（GD32-14）	源立	惠州	臺	1
1	揚程：14m；管徑32mm
2	功率：370w；流量：5m3/h
<三>	水泵防雨帽子+地墊			套	1
<四>	電線及線管
1	4芯信號線	民興	東莞	卷	1
2	4平方電線			卷	2
3	2.5平方線			卷	2
4	1平方線			卷	1
5	0.75平方線			卷	1
6	PVC線管、管件	聯塑	廣東	批	1
<五>	太陽能連接水管
1	DN20	榮鋼	廣州	米	5
2	DN25			米	20
3	DN32			米	5
<六>	太陽能連接水管保溫
1	DN20	康泰雅	東莞	米	5
2	DN25			米	20
3	DN32			米	5
<七>	PVC進冷水管（Φ32）	聯塑	廣東	米	10
<八>	銅閥件及五金雜件	奧德利	浙江	項	1
合計	太陽能集熱器輔材造價（不含稅）

　　三、輔助加熱設備

序號	名稱型號	品牌	產地	單位	數量	單價	金額（元）	說 明
<一>	空氣能熱水機組（KFXRS-12II）	浩通	佛山	臺	1
1	功率：2.63kw，制熱量：11kw
2	產水量：220L/h
<二>	主機基礎			項	1
<三>	空氣能循環泵（PH-101EH）	威樂	河北	臺	1
1	最大揚程：5M；管徑：40mm
2	輸出功率：100w； 最大流量：130L/Min
<四>	熱水自動增壓泵（ZLM-300A）	日井	廣東	臺	1
1	流量：6m3/h；揚程：20m
2	功率：0.3kw；口徑：25mm
<五>	水泵防雨帽子+地墊			套	1
<六>	PPR出熱水管（Φ50）	康泰雅	東莞	米	10
<七>	空氣能連接管道（Ф32）			米	10
<八>	排氣閥、壓力表	紅旗	天津	套	1
<九>	管線、雜件			項	1
<十>	Y型過濾器	正通	溫州	個	2
<十一>	衛生間混水龍頭 +淋浴花灑，熱水管道			套	4
合計	輔助加熱系統造價（不含稅）

　　四、其它費用

序號	名稱型號	品牌	產地	單位	數量	單價	金額（元）	說 明
<一>	運輸及吊裝費			項	1
<二>	工程安裝調試費			項	1
<三>	太陽能集熱器基礎			項	1
合計	其它費用（不含稅）

　　五、日供3噸太陽能+空氣能熱水工程總費用一覽表

序號	項目名稱	價格
1	太陽能主機設備
2	太陽能集熱器輔材
3	空氣能輔助加熱系統
4	其它費用
工程總造價：大寫人民幣略

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
