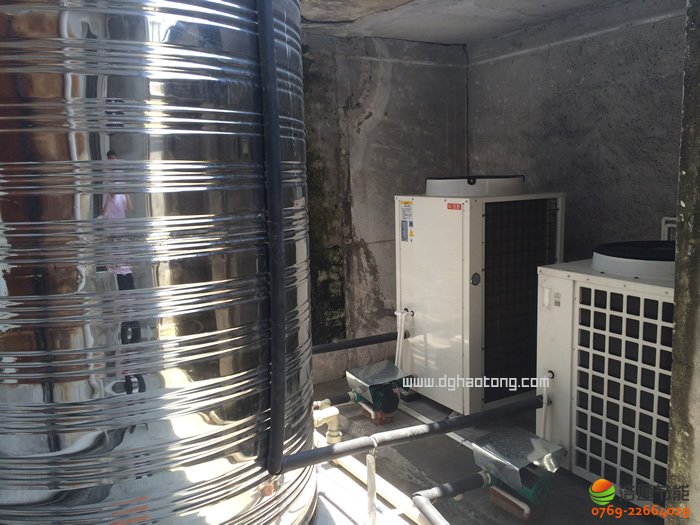

東莞厚街大風車幼兒園5P浩通熱泵配4噸水箱空氣能熱泵熱水工程安裝現場

東莞厚街大風車幼兒園熱水工程保溫水箱

東莞厚街大風車幼兒園空氣能熱水工程保溫水管與主機連接圖

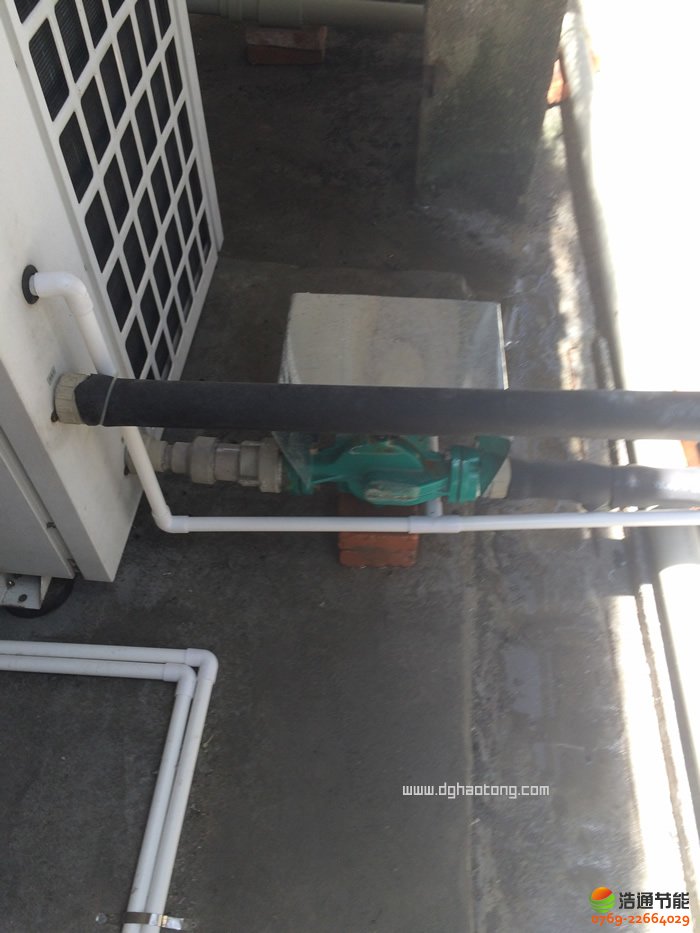

東莞厚街大風車幼兒園空氣能熱水工程保溫水管與水泵連接圖

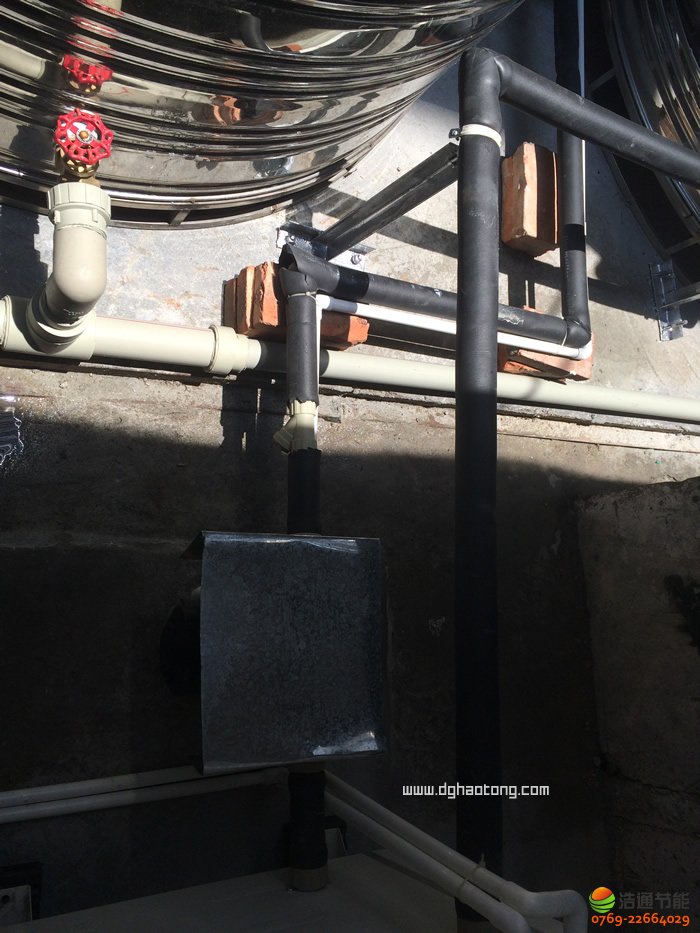

東莞厚街大風車幼兒園空氣能熱水工程保溫水管與水箱連接圖

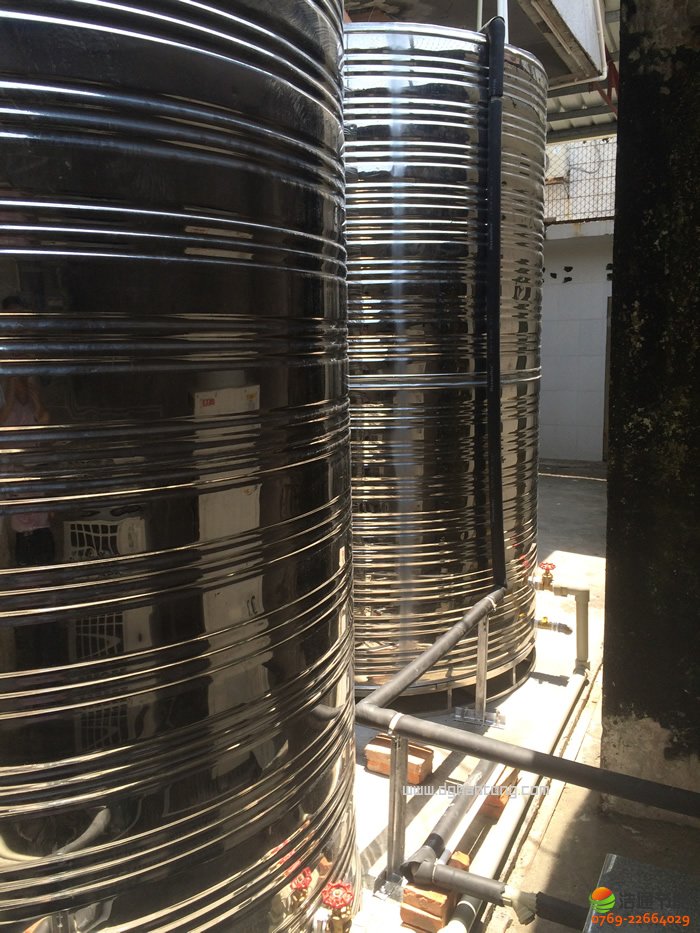

東莞厚街大風車幼兒園空氣能熱水工程兩個保溫水箱互連圖

東莞厚街大風車幼兒園空氣能熱水工程保溫水箱排污閥安裝圖

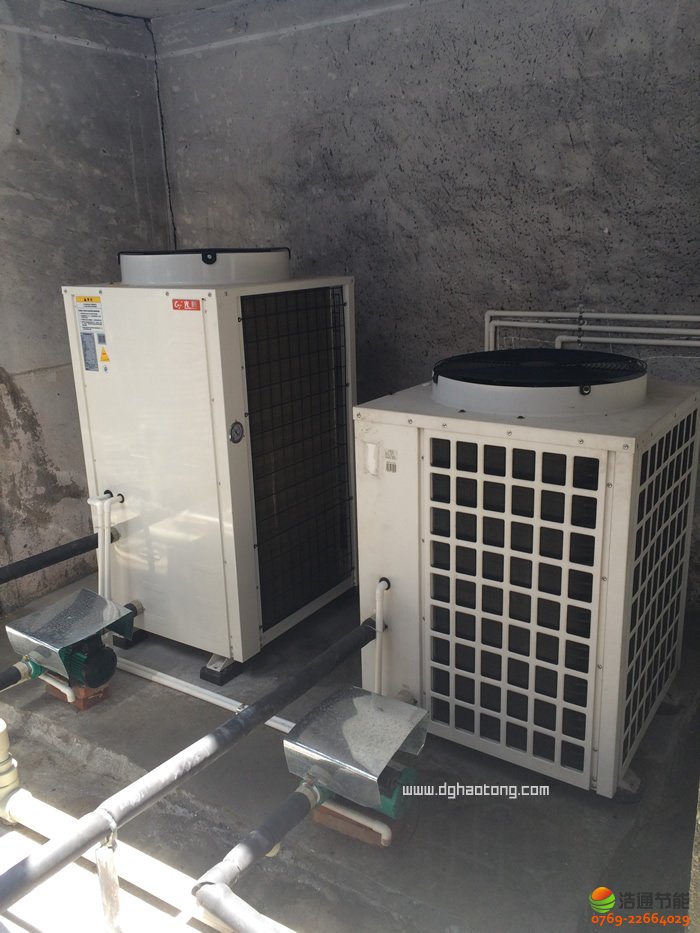

東莞厚街大風車幼兒園空氣能熱水工程主機安裝圖

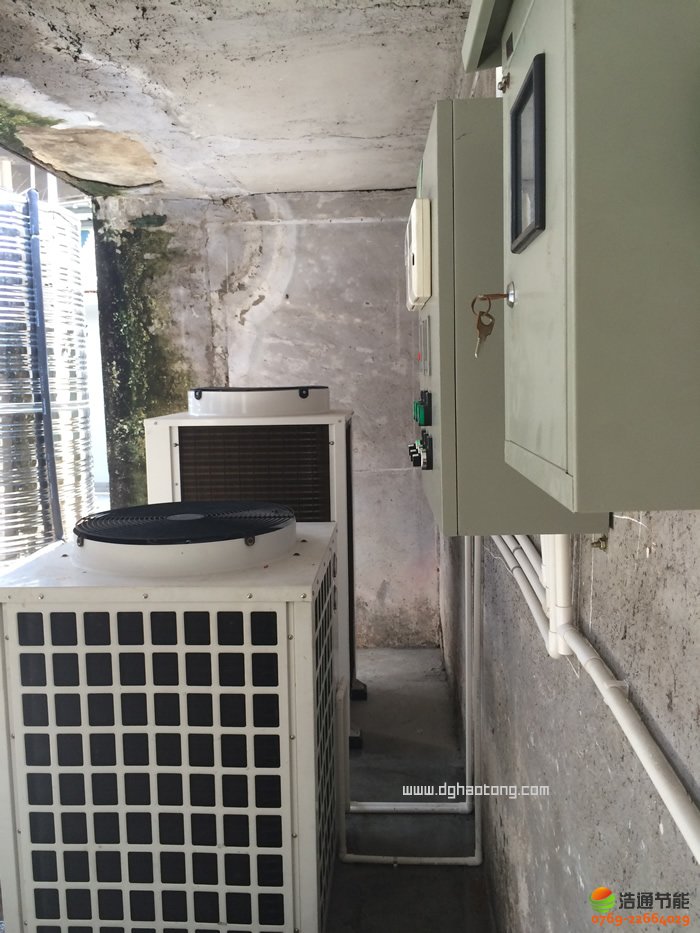

東莞厚街大風車幼兒園空氣能熱水工程兩臺主機連接圖

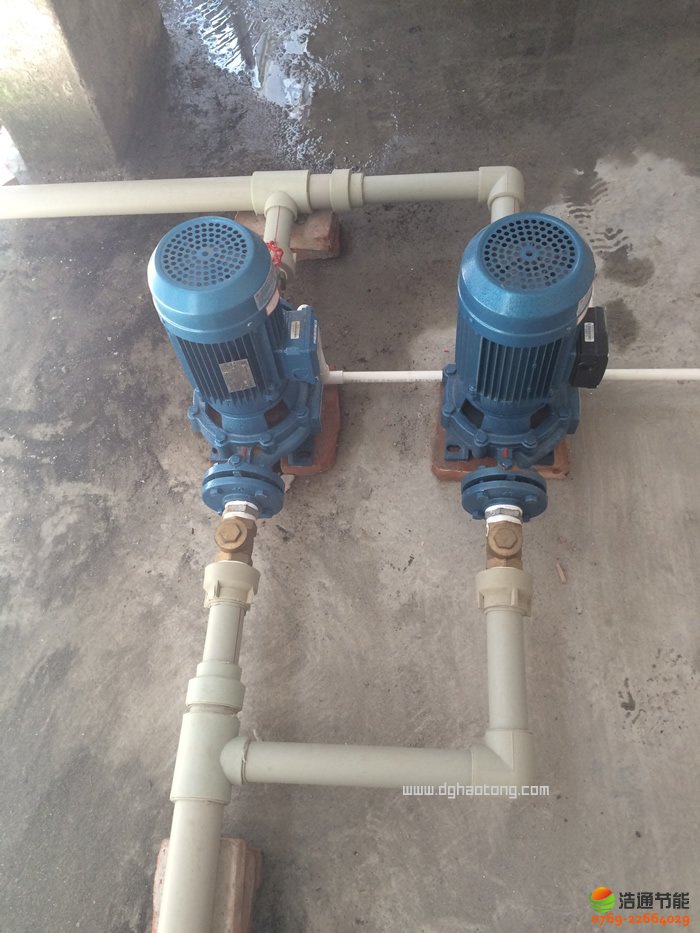

東莞厚街大風車幼兒園空氣能熱水工程2臺水泵連接圖

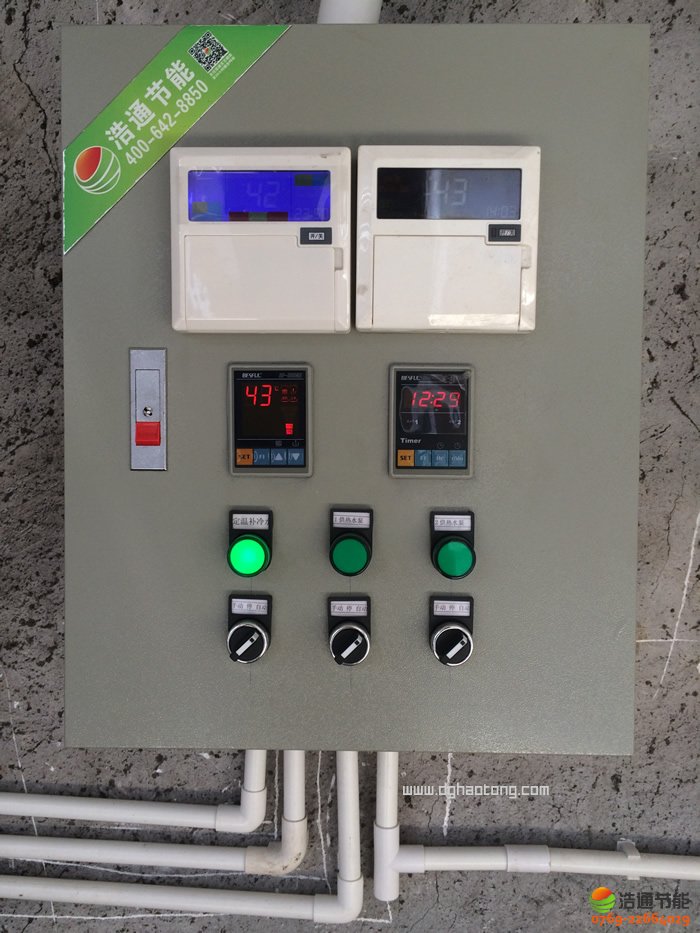

東莞厚街大風車幼兒園空氣能熱水工程控制系統安裝圖

　　東莞厚街大風車幼兒園5P浩通熱泵配4噸水箱空氣能熱泵熱水工程項目簡介

　　東莞厚街大風車幼兒園原有3匹+3噸空氣能熱水設備供60多人用生活熱水，由于學校規模越辦越大，招生學生及教職人員至2015年3月已經上升到100多人，生活熱水嚴重不夠，街大風車幼兒園相關領導通過多方比較，在同等價格的前提下考慮到浩通在行業做了15年更專業，最終選擇也浩通合作一套5匹+4噸的空氣能熱水式設備（加上原來的3噸，就達到7噸生活熱水量，可以同時滿足到140人用生活熱水）：

　　東莞厚街大風車幼兒園5P浩通熱泵配4噸水箱空氣能熱泵熱水工程項目采用KFXRS-17Ⅱ高溫直熱+循環型機組1臺、4噸保溫水箱1個及其它熱泵熱水工程相關輔件。詳情請看下表：

序號	項目	方案配置	工程總價
1	日供熱水4噸5匹浩通空氣能熱泵熱水工程系統，提供45-60℃熱水	浩通空氣能熱泵KFXRS-17Ⅱ直熱循環型機組1臺、4噸保溫水箱1個及其它熱泵熱水工程相關輔件，定時恒溫供熱水	￥：略元
工程合計：人民幣 略

　　東莞市厚街大風車幼兒園位于廣東省東莞市東莞市厚街上柵路。厚街大風車幼兒園全園占地面積15555m2，建筑面積17568m2 ，在崗教職工192人，24個教學班，在讀孩子近800人。

　　1995年被首批評為省一級幼兒園，2001、2006年兩次通過省級園復評檢查，2006年被認定為東莞市示范性幼兒園。

　　東莞市厚街大風車幼兒園始終以“美化、綠化、教育化、兒童化”為目標，構建優美、和諧的育人環境。厚街大風車幼兒園內場地獨立完整，布局科學合理, 近年來更加注重“內涵性”環境建設和改造，賦予環境對話功能，建有七園八區九室：包括芬芳園、棕櫚園、刺生植物園、水生植物園、小藥園、小果園、種植園在內的植物分布七園

　　大風車幼兒園可以讓孩子盡情地擁抱自然，充分感受到自然界的豐富多彩和無限的魅力。包括水上活動區、梯流瀑布戲水區、休閑區、球類活動區、攀爬區、平衡運動區、綜合運動區、山洞探險區在內的戶外活動八區， 能夠讓孩子充分享受戶外活動的樂趣，練就強健的體格。

　　包括科學探索室、美工室、烹飪室、圖書室、電腦室、音體室、棋藝室、舞蹈室、比嘉游戲室在內的專用功能九室，能夠充分激發每個孩子的藝術天賦和發展?jié)撃埽�促使孩子智商和情商的全面發展，旨在把幼兒引上走向世界、走向未來的成才之路。

　　多功能的立體教育環境，環境優美，古榕參天，芳草茵茵，悅目怡人，處處皆景致、景景皆教育，是一個融美化、綠化、兒童化、教育化于一體的孩子成長樂園。

　　最后，浩通公司再次感謝東莞厚街大風車幼兒園對浩通公司安裝的空氣能熱泵熱水工程設備的支持和認可。

　　推薦閱讀：浩通簽約：東莞厚街大風車幼兒園5P機組4噸空氣能熱泵熱水工程

　　東莞厚街大風車幼兒園5P浩通熱泵配4噸水箱空氣能熱泵熱水工程項目設計方案

　　東莞厚街大風車幼兒園5P浩通熱泵配4噸水箱空氣能熱泵熱水工程項目采用KFXRS-17Ⅱ高溫直熱+循環型機組1臺、4噸保溫水箱1個及其它熱泵熱水工程相關輔件。詳情請看下表：

yle="text-align: left;"> 一、空氣能熱泵設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	循環式機組	浩通	佛山	臺	1
1	規格：KFXRS-17II							詳細參數見第26頁
2	功率：4.0KW
3	制熱量：17KW
4	35～60℃范圍可調節默認55℃
<二>	主機防震墊	基礎、橡膠		套	1			國標
<三>	DN25Y型過濾器（黃銅）			套	1			過濾冷水中雜質
<四>	保溫水箱：4M3		東莞	個	1
1	保溫：50mm聚氨脂發泡保溫
2	內膽為￡0.8 SUS304不銹鋼、 外膽為￡0.6 SUS202不銹鋼
<五>	冷水電磁閥DN25			個	1
<六>	熱泵循環泵（PH-101EH）		北京	套	1
1	功率:100w; 最大流量:130L/Min
2	額定揚程：3m；最大揚程：5m
<七>	冷水增壓泵（1DK14(T)）		廣東	套	1
1	功率：330w; 流量：5.4m3/h
2	額定揚程：10m
<八>	水泵減震坐墊			套	2
<九>	水泵防雨帽子			個	2
<十>	電線及線管
1	6芯信號線			卷	1			國標優質銅芯線
2	2.5平方電線			卷	1
3	1.5平方電線			卷	1
4	1平方電線			卷	1
5	PVC線管、管件			批	1
設備造價小計



yle="text-align: left;"> 二、運行控制智能系統

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩通	東莞	套	1			控制器：具備有效的數字顯示， 具有定時、溫度、水位、水壓 回水全自動控制，且有漏電、 超溫、缺水等保護裝置
<二>	熱水增壓泵（GD50-17(T)）		廣東	臺	1
1	功率：1.5kw；揚程：17m；
2	流量：20m3/h
<三>	水泵減震坐墊			套	1
<四>	水泵防雨帽子			個	1
運行控制智能系統造價小計



yle="text-align: left;"> 三、空氣能設備連接管材、管件、閥件

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	熱水管（PP-R）
1	Ф32			米	10
2	Ф63			米	8
<二>	冷水管（PVC）
1	Ф32		廣東	米	8			優質PVC冷水管
<三>	回水管（PVC）
1	Ф20		廣東	米	8			優質PVC冷水管
<四>	PP-R管件、閥件		廣東	項	1			彎頭、直通、外牙直通 內牙直通、活接、球閥、三通等
<五>	DN15-DN50止回閥			項	1
<六>	五金雜件			項	1
<七>	浩通除垢器		東莞	個	1			選用
熱泵設備連接管道小計

yle="text-align: left;"> 四、安裝、吊裝、運輸費用

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	工程安裝			項	1
<二>	吊裝費			項	1
<三>	運輸費			項	1
安裝、吊裝造價小計



yle="text-align: left;"> 五、空氣能總費用一覽表

序號	項目名稱	價格（元）	備注
<一>	浩通空氣能熱水器設備		共 ¥ ：略元
<二>	運行控制智能系統
<三>	空氣能設備連接管材、管件、閥件
<四>	安裝、吊裝、運輸費用
總計：略

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
