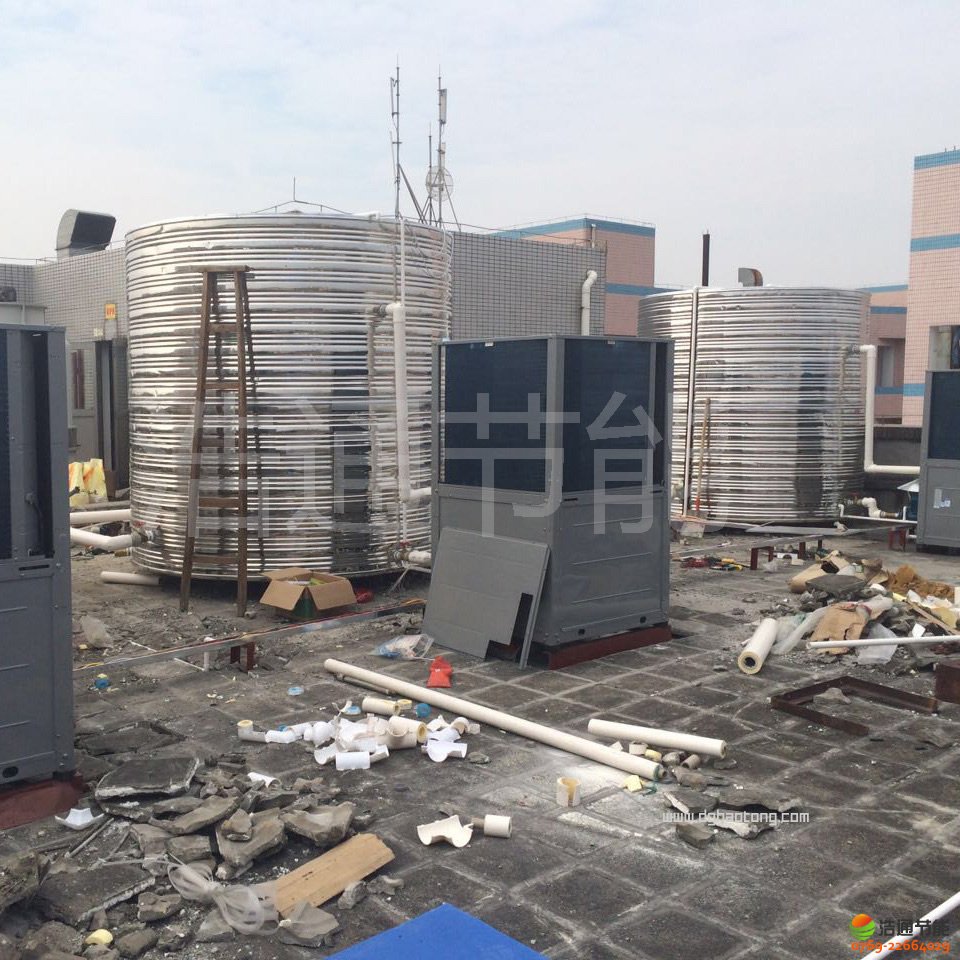

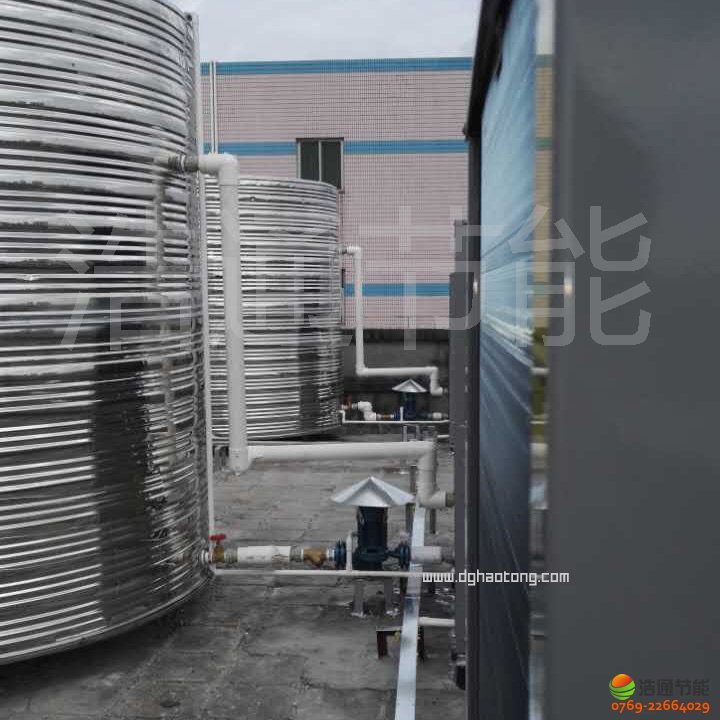

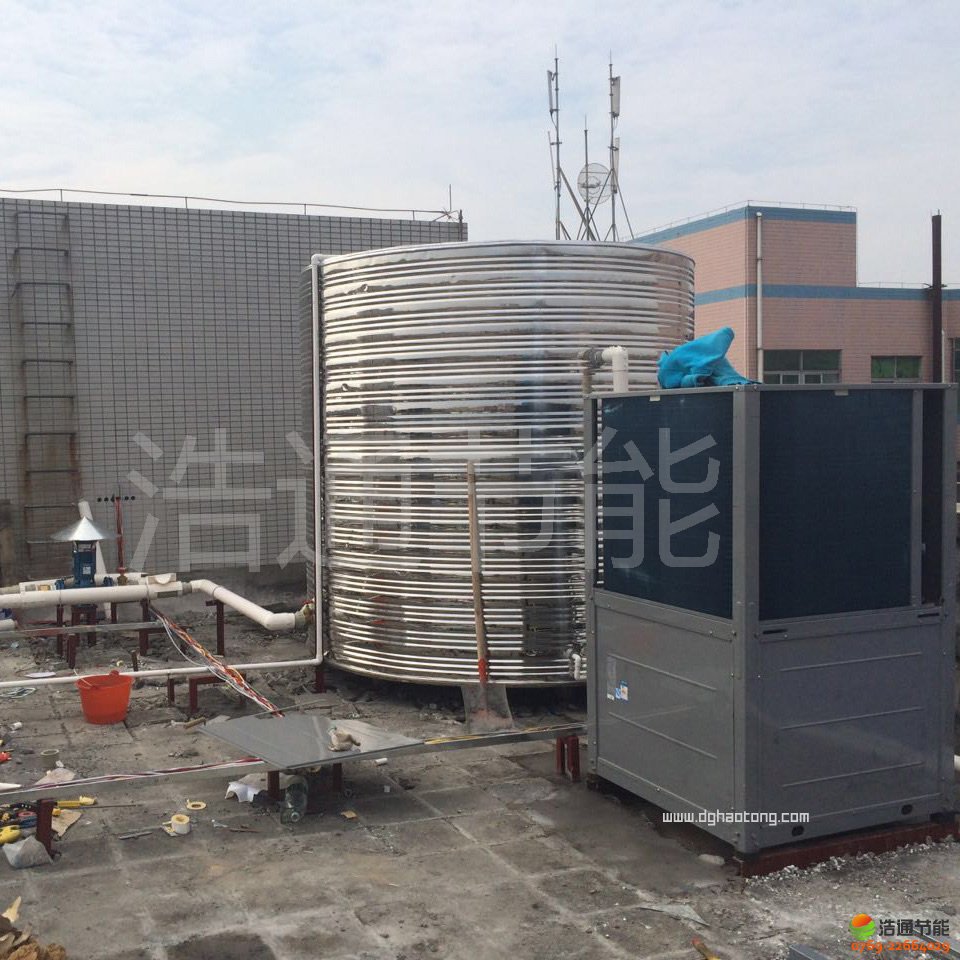

美的10P循環機型工程安裝現場圖

美的10P循環機型工程安裝現場圖

美的10P循環機型工程安裝現場圖

美的10P循環機型工程安裝現場圖

美的10P循環機型工程安裝現場圖

　　吉田建材(深圳)有限公司屬YKK集團的子公司之一，系日本獨資企業。生產經營各種新型建筑材料、新型裝飾材料及相關零配件、鋁合金材料、門窗用及幕墻用建筑材料。
　　我公司完全貫徹YKK的精神---善之循環以及YKK的三個核心價值---從失敗走向成功，信任并放手讓年輕人干;持續追求、品質至上;不斷努力、建立完善的信賴關系。



序號	項目	方案配置	工程總價(含稅)
1	日供熱水30噸美的空氣能熱水設備	美的10匹KFXRS-38II空氣能熱泵3臺， 10T保溫水箱3個，及相關配套設施	略
工程總價(含17%增值稅稅)： 略

　　一、空氣能設備

序號	名稱型號	品牌	產地	單 位	數 量	單價（元）	總價（元）	備注
<一>	空氣能熱泵機組	美的	佛山	臺	3
1	規格：KFXRS-38II
2	功率：9.3KW
3	制熱量：38KW
4	20～55℃范圍可調節默認50℃
<二>	主機支架、防震墊			套	3			工字鋼
<三>	DN25 Y型過濾器（黃銅）			套	1			過濾冷水中雜質
<四>	保溫水箱：10M3			個	3			圓形不銹鋼 保溫水箱
1	保溫：50mm聚氨脂發泡保溫
2	內膽為￡0.8 SUS304不銹鋼、 外膽為￡0.6 SUS202不銹鋼
<五>	水箱基礎			個	3
<六>	冷水增壓泵（PH-123EH）			臺	1
1	流量:135L/Min；最大揚程:5m
2	輸出功率:125w；額定揚程:3m
<七>	加熱循環泵（GD32-20T）			臺	3
1	功率：750w；電壓：220/380V
2	流量：6m3/h；揚程：20m
<八>	水泵減震坐墊			套	4			橡膠
<九>	水泵防雨帽子			個	4			鍍鋅板
<十>	電線及線管
1	6芯屏蔽線			卷	2			民興牌國標 優質銅芯線
2	6平方電線			卷	3
3	2.5平方電線			卷	3
4	1平方電線			卷	2
5	0.75平方電線			卷	2
6	PVC線管、管件			批	1
設備造價小計

　　二、運行控制智能系統

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩通	東莞	套	1			控制器：具備有效的數字顯示， 具有定時、溫度、水位、水壓 回水全自動控制，且有漏電、 超溫、缺水等保護裝置， 觸屏互聯網遠程控制箱
<二>	熱水增壓泵 （GD65-19T）			臺	1
1	功率：2200w； 電壓：220/380V
2	流量:25m3/h；揚程:19m
<三>	變頻供水控制系統			套	1
<四>	水泵減震坐墊			套	1			橡膠
<五>	水泵防雨帽子			個	1			鍍鋅板
運行控制智能系統造價小計

　　三、空氣能設備連接管材、管件、閥件

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	熱水保溫管（PP-R）							25mm聚氨酯發泡保溫 外套PVC管防護
1	Ф40			米	50
2	Ф50			米	25
3	Ф63			米	12
4	Ф75			米	15
<二>	冷水管PVC（Ф40）			米	15
<三>	PP-R管件、閥件			項	1			彎頭、直通、外牙直通、內牙 直通、活接、球閥、三通等
<四>	DN25—DN63止回閥			項	1
<五>	排氣閥、溫度表、壓力表			套	1
<六>	五金雜件			項	1
<七>	強磁除垢器			個	1			減少水垢，提高換熱效率， 延長空氣能壽命
熱泵設備連接管道小計

　　四、安裝、吊裝費用

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	運輸費			項	1
<二>	吊裝費			項	1
<三>	工程安裝費			項	1
安裝、運輸、吊裝造價小計

　　五、總費用一覽表

序號	項目名稱	價格（元）	備注
<一>	美的空氣能熱水器設備
<二>	運行控制智能系統
<三>	空氣能設備連接管材、管件、閥件
<四>	安裝、運輸、吊裝費用
總計：大寫人民幣略
備注：	1、本報價含增值稅；
	2、本報價包含樓面熱水器、水箱之間連接的管線，不含其它樓層的熱水管道、總電源線；
	3、以上系統工程設備熱泵主機實行兩年免費保修，其他設備實行一年免費保修。
