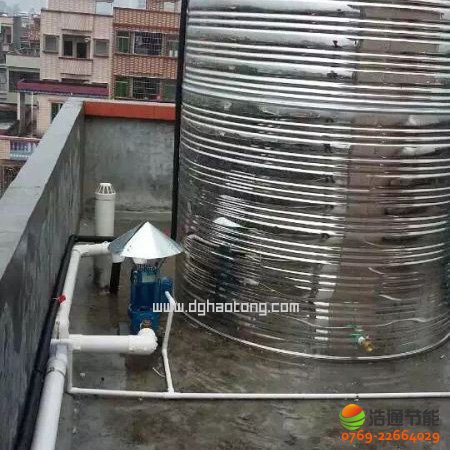

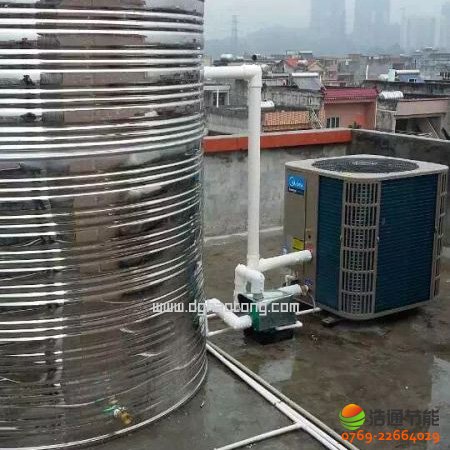

美的3P日供3噸熱水現場安裝圖1

美的3P日供3噸熱水現場安裝圖2

美的3P日供3噸熱水現場安裝圖3

美的3P日供3噸熱水現場安裝圖4

　　廣州增城新塘鎮中油南安加油站美的3匹+3噸空氣能熱水工程項目簡介

序號	項目	方案配置	工程總價
1	30多人員工宿舍 樓日供3噸美的 空氣能熱水工程	RSJ-100/M-532V美的3匹空氣能熱泵 熱水機1臺、3噸圓形不銹鋼保溫水箱 1個及相關配套設施	￥：27915元
2	17%增值稅	27915×7%=1954.05	￥：1954元
工程總價(含稅)：大寫人民幣貳萬玖仟捌佰陸拾玖元整（￥：29869元）

　　廣州增城新塘鎮中油南安加油站美的3匹+3噸空氣能熱水工程設計方案

　　一、空氣能設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	循環式機組	美的	佛山	臺	1
1	規格：RSJ-100/M-532V
2	功率：2.52KW
3	制熱量：9.99KW
4	20～55℃范圍可調節， 默認50℃
<二>	主機防震墊（基礎、橡膠）			套	1			國標
<三>	Y型過濾器							過濾冷水中雜質
1	DN20	正通	溫州	個	1
2	DN25			個	1
<四>	圓形保溫水箱：3M3	博源	東莞	個	1			內膽為SUS304不銹鋼 外膽為SUS202不銹鋼
1	保溫： 50mm聚氨脂發泡保溫
<五>	補冷水電磁閥DN20	博普	浙江	個	1
<六>	熱水循環泵（PUN-200EH）	威樂	廣東	臺	1			保證空氣能與水箱 之間的水路循環
1	功率：400w；管徑：25mm
	揚程：15m；流量：4.8m3/h
<七>	水泵減震坐墊			套	1			橡膠
<八>	水泵防雨帽子			個	1			鍍鋅板
<九>	電線及線管
1	4芯信號線	民興	東莞	卷	0.5			民興牌國標優質銅芯線
2	4平方線			卷	1
3	2.5平方線			卷	1
4	1.5平方電線			卷	0.5
5	0.75平方電線			卷	0.5
6	主電源線			米	75			兩相電源（25m×3根）
7	PVC線管、管件	聯塑	廣東	批	1
設備造價小計

　　二、運行控制智能系統

序號	名稱型號	品 牌	產 地	單 位	數 量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩 通	東莞	套	1			數字顯示定時、溫度、水位、水壓回水 全自動控制，且有漏電、超 溫、缺水等保護裝置
<二>	熱水增壓泵（GD32-20T）	凌霄	廣東	臺	1
1	功率：750w；管徑：32mm
2	揚程：20m；流量：6m3/h
<三>	水泵減震坐墊			套	1			橡膠
<四>	水泵防雨帽子			個	1			鍍鋅板
運行控制智能系統造價小計

　　三、空氣能設備連接管材、管件、閥件

序號	名稱型號		品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	冷、熱水管
1	樓 面	Ф25(進冷水-冷水管PVC)	聯塑	廣東	米	8			不需要保溫
2		Ф32(熱泵循環-保溫?zé)崴�管PPR)	康泰 雅	東莞	米	12			25mm聚氨酯發泡保溫 外套PVC管防護
3		Ф40(出熱水-保溫?zé)崴�管PPR)			米	3
4	樓 下 立 管	Ф40(熱水管PPR)	康 泰 雅	東莞	米	4			一條立管下來(我們來做) 另一條利用衛生間現有6分管
5		Ф32(熱水管PPR)			米	4
6		Ф25(熱水管PPR)			米	4
7		Ф20(熱水管PPR)			米	4
8	衛 生間	Ф20(熱水管PPR)			米	27			9間衛生間
9		Ф20(冷水管PVC)	聯 塑	廣東	米	7			7間衛生間新增花灑設備
10	回水	Ф20(冷水管PVC)			米	25
<二>	回水電磁閥DN15		博 普	浙江	個	1
<三>	花灑噴頭+冷熱混水龍頭		月露	福建	套	7
<四>	PP-R管件、閥件				項	1			彎頭、直通、活接、 球閥、三通等
<五>	DN15-DN32止回閥、銅閥件		奧德利	寧波	項	1
<六>	壓力表、排氣閥		紅旗	天津	項	1
<七>	五金雜件				項	1
<八>	強磁除垢器		NT	日本	臺	1			減少水垢延長熱泵使用壽命
<九>	吊裝費				項	1
<十>	工程安裝、運輸費				項	1
熱泵設備連接管道小計

　　四、空氣能熱水設備總費用一覽表

序號	項目名稱	價格（元）	備注
<一>	美的空氣能熱水器設備
<二>	空氣能運行控制智能系統	2
<三>	設備連接管材、管件、閥件
總計（不含稅）：略
<四>	17%增值稅
總計（含17%增值稅）：略
備注：	1、本報價含稅；
	2、本報價包含樓面熱水器、水箱之間連接的管線，包含樓下管道、總電源線 （五樓到六樓樓頂）。線管以實際使用數量為準；
	3、以上系統工程設備熱泵主機實行三年免費保修，其他設備實行一年免費保修。

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
