廣東恩平屠宰廠7.5噸大陽能熱水器工程案例圖片效果

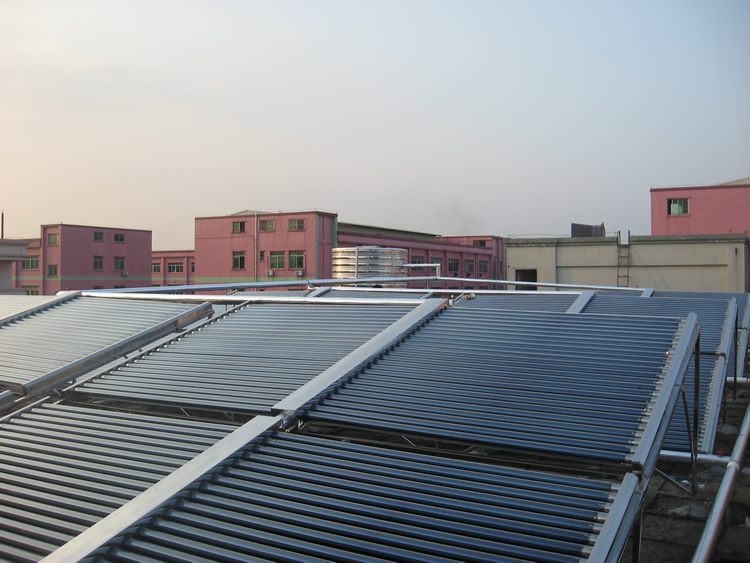

廣東恩平屠宰廠7.5噸大陽能熱水器工程之太陽能真空管安裝效果

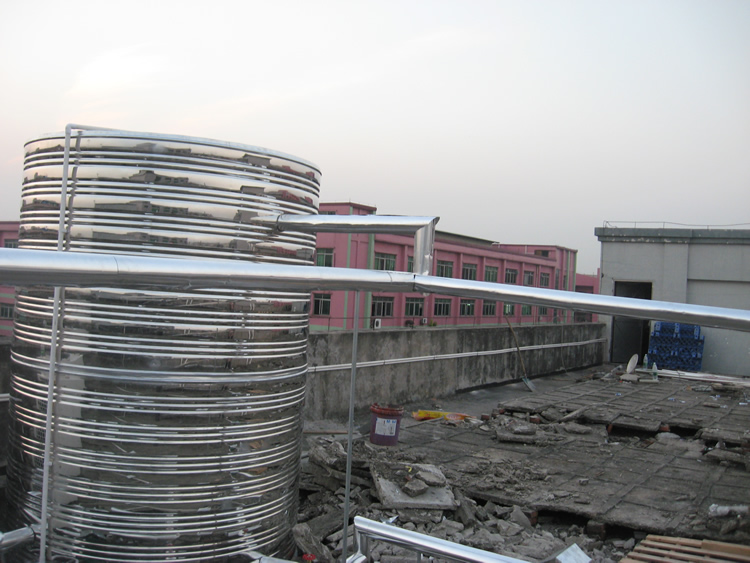

廣東恩平屠宰廠7.5噸大陽能熱水器工程之水箱及PPR管安裝實例

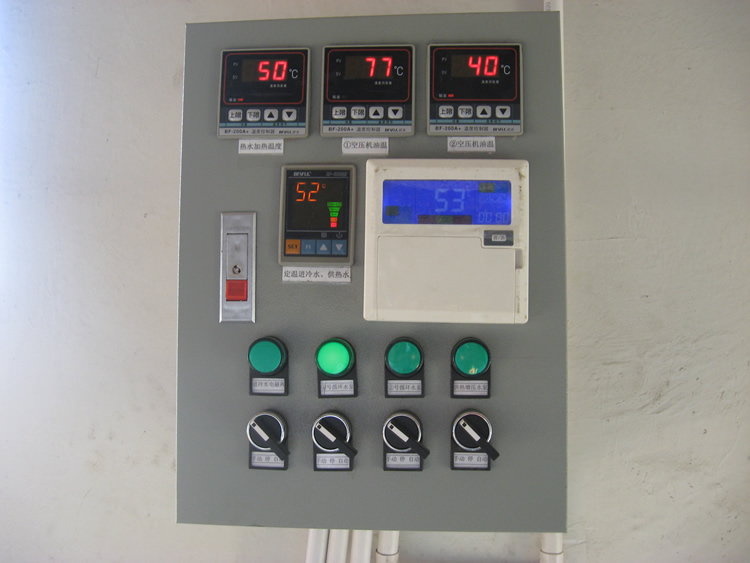

廣東恩平屠宰廠7.5噸大陽能熱水器工程之系統控制箱

廣東恩平屠宰廠7.5噸大陽能熱水器工程之水泵安裝實例

　　恩平屠宰廠7.5噸大陽能熱水器工程簡介
　　恩平屠宰廠7.5噸大陽能熱水器產品簡介
　　太陽能熱水系統主要產品有：集熱器、保溫水箱、管路、水泵、電磁閥和控制柜。
　　恩平屠宰廠7.5噸大陽能熱水器聯集管式工程機產品：
　　浩通太陽能聯集管式工程機產品包括Φ58×1800,工程機集熱器支架材料使用優質不銹鋼板，強度大，防腐性強，質量符合國家標準。多個方向采用了三角形穩定設計。集熱器真空管為橫插式，每組50支1.8米Φ58真空管，能較好地吸收太陽能。設計有4個折卸活動地角塊，便于整體的移動安裝。
　　浩通聯集管工程專用機Φ58×1800產品是浩通太陽能公司專為太陽能熱水工程設計生產的一款機型，這款機型取消了家用產品的大水箱，采用聯集器連接真空管，水箱內瞬時存水量減少，水溫上升快;由自然循環改為強制循環，循環更徹底,橫插式設計更有利于系統整體排水防凍。
　　Φ58×1800×50G產品參數表：

真空管數量（支）	真空管規格（㎜）	集熱面積（㎡）	外型尺寸（㎜）
50	Φ58×1800	8.0	3900×2100×1200

　　Φ47×1500產品特點：
　　恩平屠宰廠7.5噸大陽能熱水器全玻璃三A高效真空管:
　　作為太陽能產品里的動力部分，真空管在太陽能產品里處于不可替代的核心地位，浩通真空管使用的“三靶”鍍膜技術超能真空管，采用目前真空管鍍膜領先的“干涉鍍膜”技術，使真空管整體性能比普通真空管提高了15%。
　　浩通超能真空管技術參數：
　　材料為高硼硅特硬玻璃，吸收率≥93%;
　　發射率≤6%;
　　平熱損失≤96w/m2℃;
　　真空度低于5.0x10-3Pa;
　　空管承壓：≥0.6mpa;
　　真空管的外形尺寸φ58mm ×1800mm，采用三靶磁控濺射工藝。
　　恩平屠宰廠7.5噸大陽能熱水器集熱器聯接水箱：
　　集熱器水箱是冷熱水交換的場所，也是熱水輸出的起源，所接觸的水溫變化大且頻繁，再加上冷水加熱后的體積膨脹，因此對水箱選材及焊接工藝都要求很高。浩通太陽能集熱器水箱內膽選用SUS304不銹鋼板，采用高頻滾壓焊接和氬弧焊接工藝，利用急速降溫和氬氣保護的方式減少不銹鋼的氧化，并防止了晶間腐蝕。
　　恩平屠宰廠7.5噸大陽能熱水器集熱器支架：
　　集熱器支架采用不銹鋼焊接加工，簡潔、牢固、抗腐蝕。
　　……

　　恩平屠宰廠7.5噸大陽能熱水器工程設計方案

設計參數 項目?jī)?nèi)容	屠宰場生產用水
	太陽能熱水器
用水時間(定時)	根據需要設定
供熱水溫度	70℃
日用熱水量	7.5噸
主機配置	TZΦ58×1800×50G太陽能集熱器18套，共900支真空管
保溫水箱配置	配置7.5噸不銹鋼保溫水箱1個

　　1、恩平屠宰廠7.5噸大陽能熱水器工程設計方案
　　2、恩平屠宰廠7.5噸大陽能熱水器工程項目產品及參數：
　　考慮工程的經濟性、能耗，使用效果等綜合方面，本工程選用浩通牌Φ58×1800型集熱器。
　　產品集熱性能及數量計算：
　　正常晴天條件下(日曝輻量≥16000KJ/㎡)，每㎡真空管式太陽能集熱器每天可產40℃以上熱水(以自來水基礎水溫15℃計)：春夏季120kg—130kg;秋冬季80kg—100kg;現水溫要求70℃故按平均50kg/㎡計算。
　　3、恩平屠宰廠7.5噸大陽能熱水器工程主要配套產品及性能參數：
　　⑴保溫水箱：配置7.5噸不銹鋼保溫水箱1個總?cè)萘?.5噸
　　⑵循環熱水泵：本套系統配備德韓合資威樂牌熱水循環泵;
　　⑶電磁閥：系統配備1個電磁閥控制進冷水;
　　⑷電氣控制柜：系統配備1臺電氣控制柜;
　　4、恩平屠宰廠7.5噸大陽能熱水器工程系統運行原理：
　　⑴系統的保溫水箱配制和基礎定位
　　太陽能中央熱水系統配裝的不銹鋼保溫水箱均安裝在樓面上。
　　⑵系統的進冷水控制
　　太陽能中央熱水系統進冷水取消傳統的附水箱和浮球閥控制方式進水，采用時間和上、下限液位(雙液位)裝置控制進水，即每天早上7:30分系統必須進冷水，水箱液位到達上限時，系統停止進水，在用熱水過程中，水箱液位低至下限時，系統自動補水，補水至另一液位上限時，系統停止進水。
　　⑶強制循環系統控制
　　本套太陽能系統循環方式為溫差式強制循環，強制循環加熱系統由微電腦控制，采用可編程定時、定溫差進行交換加熱，其工作原理為：在微電腦上編程設定強制循環的工作時間(8：00-17：00)，在溫差器上編程設定工作溫差(+8℃)，在工作時間內，即當集熱器的水溫高出保溫水箱水溫8℃時，循環泵啟動運行，把水箱底部的低溫水輸送到集熱器加熱，而集熱器的高溫水被頂回水箱頂部，在交換過程中溫差回復到2℃時，循環泵停止工作。
　　溫差式強制循環系統每天根據太陽的幅射強弱，周而復始地運行，能將系統的熱效率在自然循環的基礎上提高20%。相關閱讀：企業微信使用
　　……
