浩通熱水工程規范：單臺空氣能熱泵熱水工程系統機組連接標準

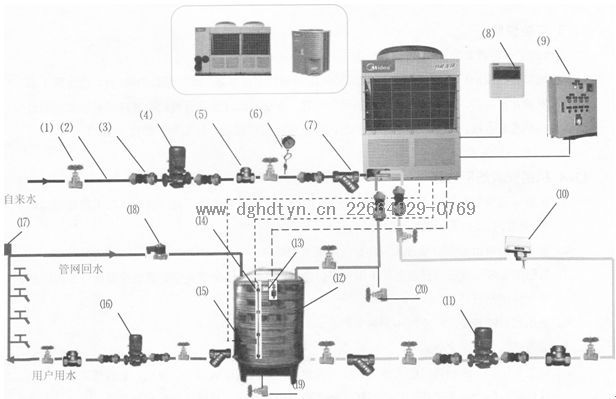

　　單臺空氣能熱泵熱水工程系統機組連接示意圖(圖片中各連接處詳細介紹如下)

　　(1)手動閘閥 (2)PPR管道 (3)軟接 (4)冷水增壓水泵(5)止回閥 (6)壓力表

　　(7)Y型過濾器(80目，隨機附件1個) (8)16B線控器 (9)配電柜 (10)靶流開關

　　(11)循環水泵 (12)熱水箱 (13)防溢流開關 (14)四段水位開關 (15)水箱溫度傳感器

　　(16)熱水供水泵 (17)回水溫控器 (18)回水電磁閥 (19)集水箱清洗閥 (20)機組清洗閥

　　空氣能熱泵熱水機組連接示意圖運行說明：

　　1、空氣能熱泵熱水機組直熱產水：當熱水箱水位開關(14)檢測到水位低于設定水位的下一格時，如設定水位為滿格時，則低于第三格水位，則開啟直熱產水模式。此模式下冷水增壓水泵(4)開啟，主機開啟，水在機組加熱(40。C～60。C)后從頂部進入水箱，直到水位開關檢測到水位達到第四格時，停止直熱產水。

　　2、空氣能熱泵熱水機組循環保溫：當水箱的水位開關(14)檢測到水位高于設定水位的下一格時，且水箱溫度傳感器(15)檢測到水箱溫度低于循環設定溫度(30。C～48。C)時，則開啟循環保溫模式。此模式下熱水循環泵⑩開啟，靶流開關⑨檢測有水流信號后，開啟主機，水被加熱(溫升5℃左右)后從頂部進入水箱。直至水箱溫度達到設定溫度停止機組，或者中途用水使水位低于設定水位下一格時，停止循環保溫模式，進入直熱產水模式。

　　3、空氣能熱泵熱水機組供熱水：當用戶用水末端打開，管道中水壓力下降，此時熱水供水泵(15)開啟，熱水就可源源不斷供往龍頭。當所有用水末端關閉，則管道水壓增大，大了一定值時，熱水供水泵停止。

　　(此種方式需工程中實現，熱泵主機沒有這塊的控制。這種供熱水方式只是其中一種，還有其它供熱水方式根據不同的工程選擇不同的方式)

　　4、空氣能熱泵熱水機組管網回水：當回水溫控器(16)檢測到管道中水溫低于回水溫度下限(可40。C～45 0c設定)，控制回水電磁閥(17)打開。此時熱水供水泵(15)開啟。熱水打入到管道中，涼水被打回到水箱。當溫控器檢測到水溫高于回水溫度上限(可45。C～50。C設定)關閉回水電磁閥，之后關閉熱水供水泵。停止網管回水。

　　(此種方式需工程中實現，熱泵主機沒有這塊的控制。這種管網回水方式只是其中一種，還有其它管網回水方式根據不同的熱水工程選擇不同的方式)
