美的空氣能熱泵熱水工程設計

　　美的MDV[R]系列空氣能熱泵熱水機組作為中央熱水系統中的主機設備，必須要加一套與之相配套的水管路系統和必要的輔助設備。根據不同場合、不同的使用要求，工程上會靈活設計整套系統，采用不同設計，不同的系統控制方式等等，這樣就使得整個系統的工程設計必然多樣化。以下提供幾種較為常見的工程設計模式，供參考。

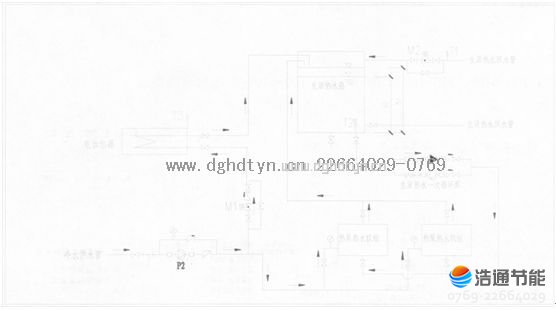

　　美的空氣能熱泵熱水系統工作簡圖 (帶電輔熱)

　　圖中標簽詳解：

　　1)、上圖適用于以一次加熱式熱泵熱水機組為主機的熱水系統。

　　2)、系統所有機組的啟、停都由生活熱水箱中水位開關控制。機組以直熱式動作的條件為：

　　①當線控器設定水箱水位為4，即水補滿水箱時，檢測水箱水位低于S2，機組開啟;當水箱水位高于S 1，機組關閉。

　　②當線控器設定水箱水位為3，即75%水位時，檢測水箱水位低于S3，機組開啟;當水箱水位高于S2，機組關閉。

　　③當線控器設定水箱水位為2，即50%水位時，檢測水箱水位低于S4，機組開啟;當水箱水位高于S 3，機組關閉。

　　機組以循環式動作的條件為：當水箱水溫T5≤Tr(設定的循環水溫30度～48度)時且滿足以下水位條件：

　　①當線控器設定水箱水位為4，即水滿時，同時水箱水位高于S2，機組開啟循環，低于S2，機組關閉循環。

　　②當線控器設定水箱水位為3，即75%水位時，同時水箱水位高于S3，機組開啟循環;當水箱水位低于S3，機組關閉。

　　③當線控器設定水箱水位為2，即50%水位時，同時水箱水位高于S4，機組開啟循環;當水箱水位低于S4，機組關閉。

　　3)、電加熱器作為備用系統，其啟、停由T4進行控制：T4檢測環境溫度低于設定值時(電輔熱開啟溫度可以通過主板撥碼在一5度～10度。C范圍內進行設定。)，電磁閥M1打開，電加熱器開啟，彌補低溫情況下主機的能力衰減。

　　4)、T5檢測保溫水箱中水溫低于設定值時(30度～48度范圍內可調)，熱水一次循環泵開啟，主機開啟，將水溫提高。在此過程中冷水給水管中無冷水進入主機。

　　5)、機組出水溫度在40～60度內可調，設定后，機組實際出水溫度將一直恒定在設定溫度，重新設定后重新恒定。

　　6)、當T1檢測管中水溫低于某值時(如40度)，電磁閥M2打開，生活熱水回水與水箱中水混和后經循環泵進入主機。

　　7)、可根據供水管的供水壓力決定冷水增壓泵P2的啟、停。當電接點壓力表測得水壓低于0.15MPa時，水泵P2開啟;當測得水壓高于0.30MPa時，水泵P2關閉。

　　8)、本系統適用于設備放在同一平面上的情況，設備也可根據不同情況放置在不同位置。
