帶電輔熱并與太陽能熱水器相結合的空氣能熱泵系統簡圖及工作原理詳解

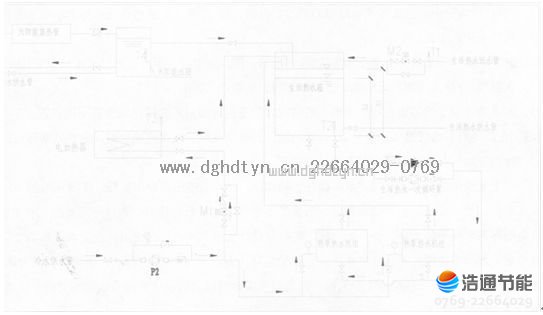

　　帶電輔熱并與太陽能熱水器相結合的空氣能熱泵系統簡圖

　　帶電輔熱并與太陽能熱水器相結合的空氣能熱泵系統工作原理詳解：

　　1)、上圖適用于一次加熱式熱泵熱水機組與太陽能聯合使用的熱水系統，熱泵熱水機組最多可16臺并聯。

　　2)、系統所有機組的啟、停都由生活熱水箱中水位開關控制。

　　帶電輔熱并與太陽能熱水器相結合的空氣能熱泵機組以直熱式動作的條件為：

　　①當線控器設定水箱水位為4，即水補滿水箱時，檢測水箱水位低于S2，機組開啟;當水箱水位高于S1，機組關閉。

　　②當線控器設定水箱水位為3，即75%水位時，檢測水箱水位低于S3，機組開啟;當水箱水位高于S2，機組關閉。

　　③當線控器設定水箱水位為2，即50%水位時，檢測水箱水位低于S4，機組開啟;當水箱水位高于S3，機組關閉。

　　帶電輔熱并與太陽能熱水器相結合的空氣能熱泵機組以循環式動作的條件為：當水箱水溫T5≤Tr(設定的循環水溫30℃～48℃)時且滿足以下水位條件：

　　①當線控器設定水箱水位為4，即水滿時，同時水箱水位高于S2，機組開啟循環，低于S2，機組關閉循環。

　　②當線控器設定水箱水位為3，即75%水位時，同時水箱水位高于S3，機組開啟循環;當水箱水位低于S3，機組關閉。

　　③當線控器設定水箱水位為2，即50%水位時，同時水箱水位高于S4，機組開啟循環;當水箱水位低于S4，機組關閉。

　　3)、當太陽能水箱中的溫度傳感器T4測得水溫高于55度時，太陽能水箱向生活熱水箱供水;當水溫低于50。C時，太陽能水箱停止向生活熱水箱供水。同時要滿足生活熱水箱水位低于S1。

　　4)、電加熱器作為備用系統，其啟、停由T3進行控制：T3檢測環境溫度低于設定值時(電輔熱開啟溫度可以通過主板撥碼在一5度～10度范圍內進行設定。)，電磁閥Ml打開，電加熱器開啟，彌補低溫情況下主機的能力衰減。

　　5)、T5檢測保溫水箱中水溫低于設定值時(30℃～48℃范圍內可調)，熱水一次循環泵開啟，主機開啟，將水溫提高。在此過程中冷水給水管中無冷水進入主機。

　　6)、機組出水溫度在40～60℃內可設定，設定后，機組實際出水溫度將一直恒定在設定溫度，重新設定后重新恒定。

　　7)、當T1檢測管中水溫低于某值時(如40℃)，電磁閥M2打開，生活熱水回水與水箱中水混和后經循環泵進入主機。

　　8)、據供水管的供水壓力決定冷水增壓泵P2的啟、停。當電接點壓力表測得水壓低于0.15MPa時，水泵P2開啟;當測得水壓高于0.30MPa時，水泵P2關閉。

　　9)、本系統適用于設備放在同一平面上的情況，設備也可根據不同情況放置在不同位置。

　　1 0)、在最冷月平均氣溫<10℃K≥-7℃的地區采用空氣源熱泵供應熱水時，應設輔助熱源;在最冷月平均氣溫≥10℃時，可不設輔助熱源。

　　以上帶電輔熱并與太陽能熱水器相結合的空氣能熱泵系統中的電輔熱功能、水箱循環加熱功能、回水功能根據使用區域、使用場所的不同可以靈活選擇。如：在長三角、湖南湖北、云貴等冬季氣溫比較低的地方，系統一定要配一套電輔熱，且電輔熱的容量不能太小。

　　如不配電輔，則熱泵設計選型大點;若對使用品質要求不高的場所，可以考慮不加回水功能;若自來水水壓一直很穩定且壓力正常(2～3公斤)，小系統可以考慮不加冷水增壓泵.由于與工程結合十分緊密，故需根據實際情況靈活設計整套系統。本熱泵知識中提供的圖紙只供工程設計參考。
